基于IEEE 802.15.4a/f/z標準的UWB（Ultra-wideband）超寬帶技術是一種利用納秒級的窄脈沖進行數據傳輸?shù)臒o(wú)線通信技術。UWB技術可實現厘米級別的精準位置測量，提供速率高達27 Mbps的安全數據通信，且功耗和延遲非常低，而極高的帶寬和極低的功率譜密度可以使其與其他窄帶和寬帶無線通信系統共享頻譜且具備一定的抗干擾性。既不同于傳統的窄帶通信技術，也不同于廣泛用于寬帶通信的OFDM技術，UWB信號的超大帶寬和極低功率對測試方法和測試儀表提出了新的需求和挑戰。

如今，UWB技術發展迅速，已經進入消費市場和工業市場，主要針對手機終端、汽車應用、物聯網及工業4.0等領域，包括室內定位、移動數據共享、安全支付、資產跟蹤、車載定位、無鑰匙進入、智能家居和智能工廠等典型用例。

UWB定義與標準

參考FCC的定義，滿足10 dB帶寬(FH-FL) > 500 MHz或者分?jǐn)?shù)帶寬2*(FH-FL)/ (FH+FL) > 0.2的信號可以稱為UWB超寬帶信號（圖1），且信號的功率譜密度限制于-41.3 dBm/MHz。

UWB基礎與測試

圖 1: UWB信號定義


2002年，F(xiàn)CC允許在非授權頻段使用UWB系統用于雷達、公共安全和數據通信的應用。2005年，WiMedia聯盟發布了第一個商用UWB標準ECMA-368。2007年至今，UWB技術主要在IEEE 802.15.4標準工作組進行演進。最新的IEEE 802.15.4z標準定義了LRP(Low Rate Pulse)和HRP(High Rate Pulse)兩種UWB物理層規范，其中HRP UWB的應用最為廣泛。

目前，UWB聯盟、FiRa聯盟和車聯網聯盟都是推動UWB發展的重要組織。

HRP UWB物理層技術

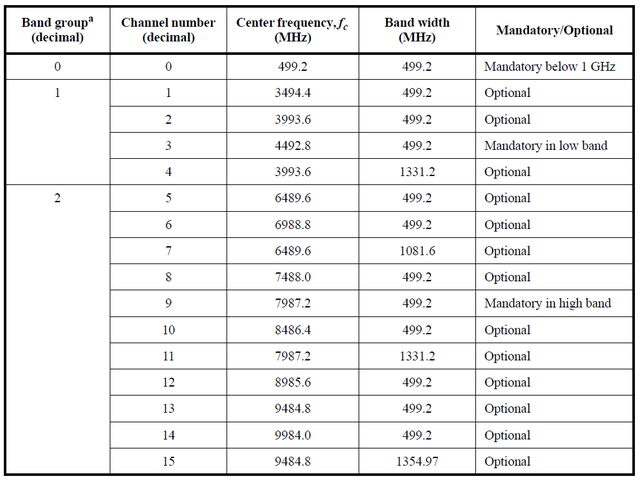

HRP UWB定義了Sub GHz頻段、Low Band頻段和High Band頻段三個頻段（表1）。每個頻段包含一個強制支持的信道及其他多個可選支持的信道，其中信道4、7、11和15這四個可選信道支持更大的帶寬（> 1 GHz），而其余信道的帶寬均為499.2 MHz。

UWB基礎與測試

表 1：HRP UWB頻段和信道分配

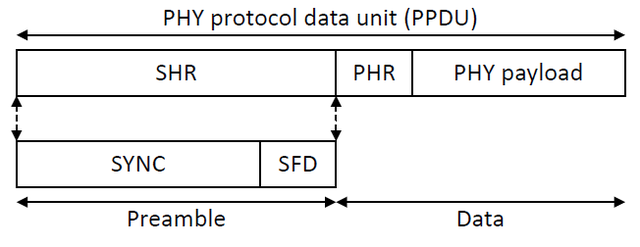

HRP UWB PHY幀（PPDU）由前導和數據兩部分組成（圖2）。前導部分包含同步頭（SHR），由同步字段（SYNC）和幀開始分隔符字段（SFD）組成。數據部分包含PHY頭（PHR）和PHY有效載荷。

UWB基礎與測試

圖 2：HRP UWB PHY幀結構

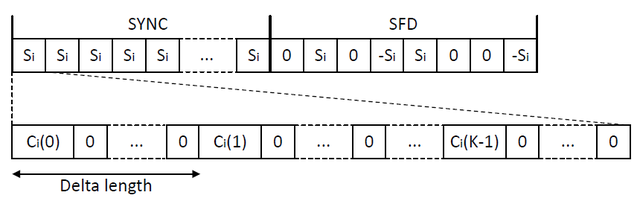

前導部分的調制采用三元碼方式。前導符號Si由三元碼序列Ci = {-1, 0, 1}組成，在碼符號間插入若干個碼片持續時間（圖3）。HRP UWB支持的編碼序列長度有IEEE 802.15.4-2015定義的31和127，以及IEEE 802.15.4z增加的91。碼片持續時間也稱為Delta Length，由編碼序列長度和信道號決定。

UWB基礎與測試

圖 3： 前導符號的結構

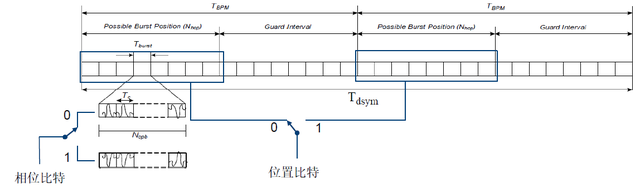

數據部分的調制結合了突發位置調制（Burst Position Modulation）和二進制相移鍵控（BPSK），稱為BPM-BPSK調制方式（圖4）。每個符號由一個突發脈沖組成，包含2比特信息。其中一個比特用來決定突發脈沖的位置，另一個比特決定脈沖調制的相位。標準定義了多種突發脈沖長度來支持多種數據速率。

UWB基礎與測試

圖 4：BPM-BPSK調制方式

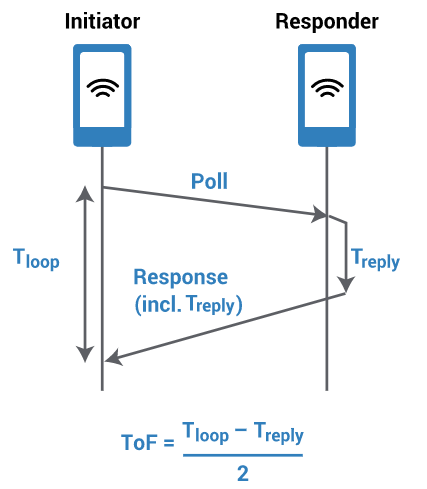

UWB定位的基本原理是利用TOF（Time of Flight）進行精確測距。在TOF的基礎上，采用改進算法，例如TDOA（到達時間差定位），TOA（到達時間定位），TWR（雙向測距），AOA（到達角定位），可以對定位性能進一步提升，適應不同的應用場合。

UWB基礎與測試

圖 5：TOF測距法


UWB測試項目與方法

UWB測試項目主要來源于802.15.4-2015規范，在協議第16章HRP UWB PHY第四部分中，描述了RF方面的測試要求。主要包括如下的用例 ：
  1. 16.4.5 Baseband impulse response (脈沖響應)
  2. 16.4.6 Transmit PSD mask（發射頻譜模版）
  3. 16.4.7 Chip rate clock and chip carrier alignment（碼片誤差）
  4. 16.4.10 Transmit center frequency tolerance （中心頻率誤差）
  5. 16.4.11 Receiver maximum input level of desired signal（接收機電平）

針對以上的測試用例需求，羅德與施瓦茨公司提供了一系列的測試方案。

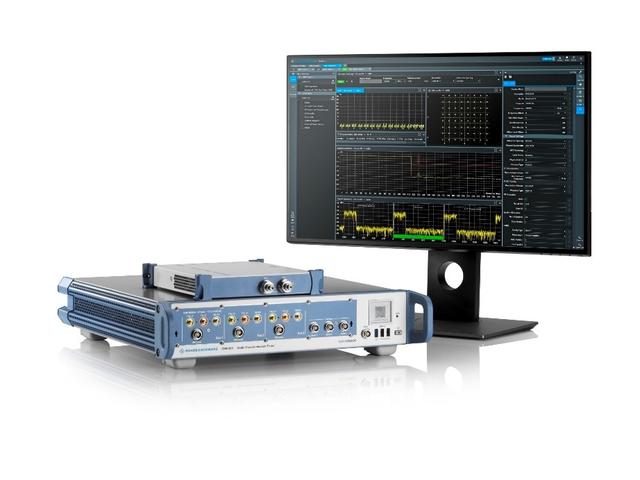

首先，在羅德與施瓦茨公司推出的下一代非信令綜測儀R&S?CMP200上，實現了以上用例的測試，方便客戶進行射頻指標的測試，以及用于產線的大規模生產驗證。

R&S?CMP200中頻模塊支持4GHz~20GHz的頻率范圍，以及1GHz的帶寬，并且可以通過變頻器支持5G 毫米波測試。

UWB基礎與測試

圖 6：R&S?CMP200示意圖


在使用R&S?CMP200進行射頻測試的過程中，發射機測試是通過外部PC軟件控制終端發射指定的UWB信號，在固定的頻段以及固定的數據格式，R&S?CMP200會測量終端發射出來的信號射頻指標。接收機測試時R&S?CMP200內置的信號發生器，發送指定格式數據包，終端工作在接收機狀態，然后匯報接收到的數據包數目以及誤包率。

UWB基礎與測試

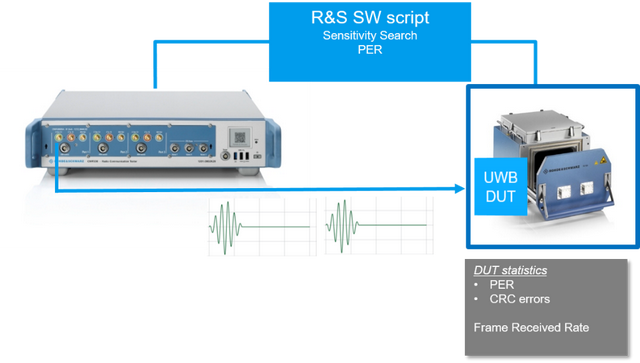

圖 7：R&S?CMP200測試組網示意圖


UWB基礎與測試

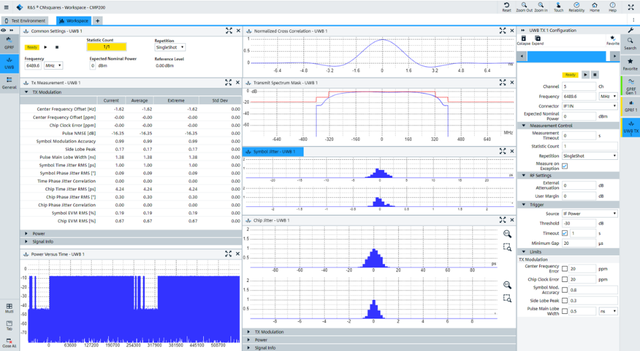

圖 8：UWB信號測試結果示意圖


同時，R&S?CMP200的測量在滿足協議測試要求的基礎上，還額外增加了一些信號分析內容，滿足研發客戶進一步需求。例如如下用例：
  1. Chip/Symbol Clock Jitter Analysis
  2. Chip/Symbol Phase Jitter Analysis
  3. Chip/Symbol EVM
  4. Preamble/Data Power
  5. Power vs Time

通過以上測試，可以有效的保證UWB模塊射頻信號質量，改善UWB數據傳輸性能。

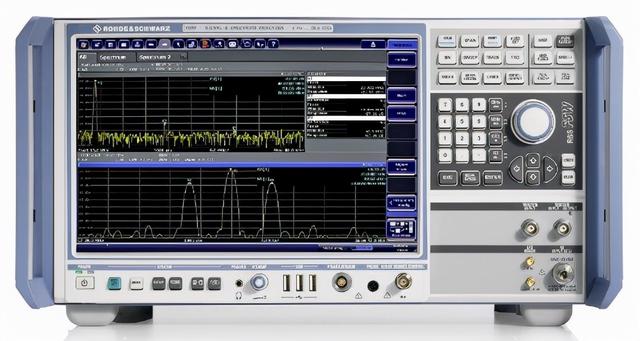

除R&S?CMP200以外，羅德與施瓦茨公司同時也推出了針對UWB測試的信號源和頻譜儀方案。在ETSI 303883法規中UWB信號的峰值功率頻譜密度測試項目，頻譜儀如果使用<50 MHz的分辨率帶寬(RBW)，則需要加上最差可能性補償因子20LOG10(50/RBW)，為了得到最精確的測量結果，使用具有50 MHz RBW的頻譜儀才能避免限制線過于嚴格，目前只有少量頻譜分析儀才支持這么寬的RBW設置，R&S高端頻譜分析儀FSW具備50 MHz RBW，確保了測量精度。

同時UWB頻率覆蓋從3.1 GHz到10.6 GHz，帶寬500 MHz，這么大的工作頻率范圍存在眾多窄帶和寬帶的同頻和異頻干擾，這也使得UWB接收機的抗干擾設計成為重大挑戰，測試中模擬各種可能的復雜電磁環境不可或缺。

R&S?SMW200A單表具備最大2 GHz信號產生帶寬，頻率范圍100 kHz至44 GHz，支持2G到5G、以及包括UWB在內的各種短距標準，另外頻段范圍內+18 dBm的最大輸出功率，使其成為大功率干擾模擬的最佳選擇。

UWB基礎與測試


UWB基礎與測試

圖 9：R&S?FSW和R&S?SMW示意圖


關于羅德與施瓦茨

羅德與施瓦茨公司作為一家獨立的國際性科技公司，為專業用戶開發、生產以及銷售創新的通信、信息和安全產品。公司主要業務領域包括測試與測量、廣播電視與媒體、航空航天|國防|安全、網絡信息安全并覆蓋多個不同行業及政府市場分支。截止到2019年6月30日，羅德與施瓦茨公司員工人數約為12,000名。公司總部設在德國慕尼黑。全球范圍內，公司在70多個國家設有子公司并在亞洲和美國設有區域中心。

更多信息請?jiān)L問 https://www.rohde-schwarz.com.cn

技術與產品信息請撥打 400-650-5896
